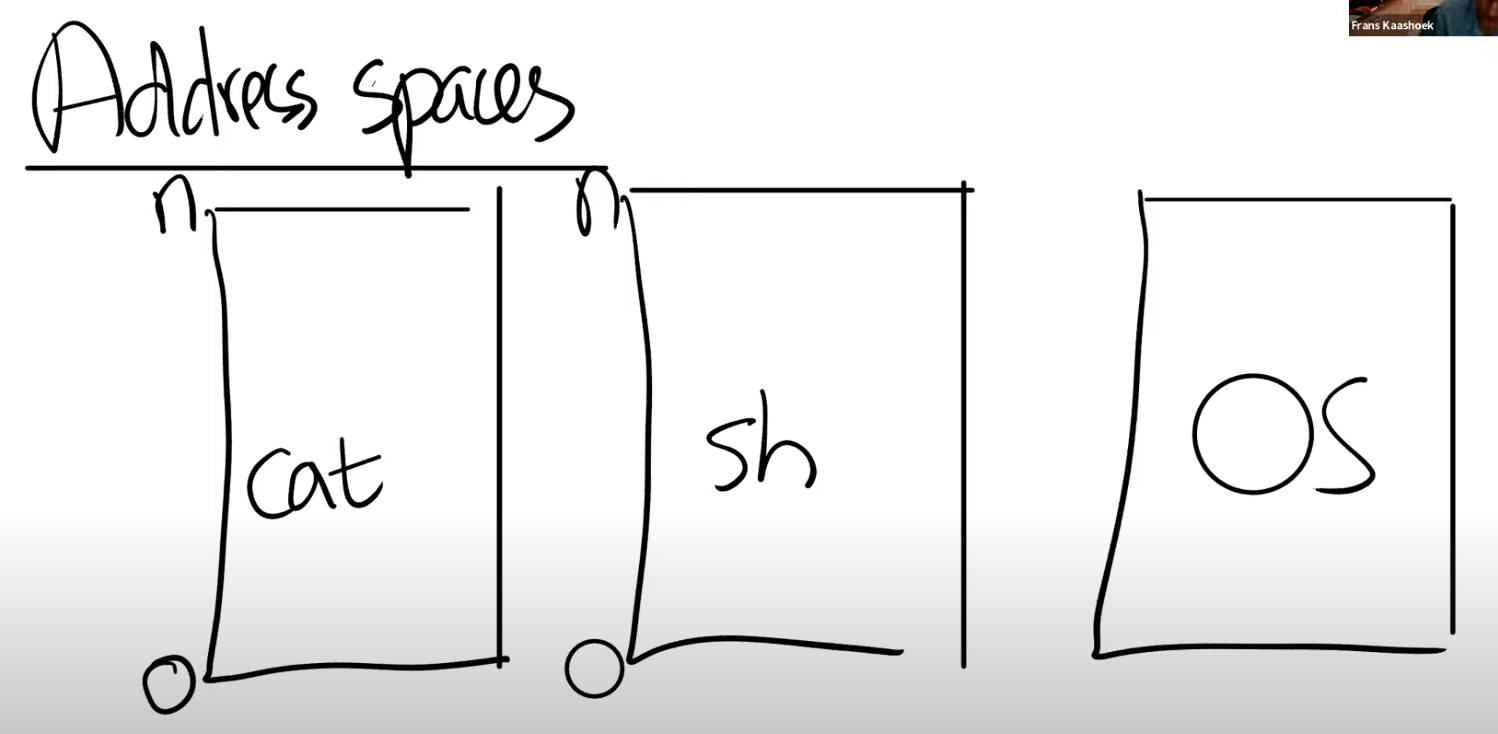

Lec04：Page tables (Frans)#

第一步#

第一步：不要为每个地址创建一条表单条目，而是为每个内存页 page 创建一条表单条目，所以每一次地址翻译都是针对一个page。

而RISC-V中，一个page是4KB，也就是4096Bytes。几乎所有的处理器都使用4KB大小的page或者支持4KB大小的page。

现在，内存地址的翻译方式略微的不同了。

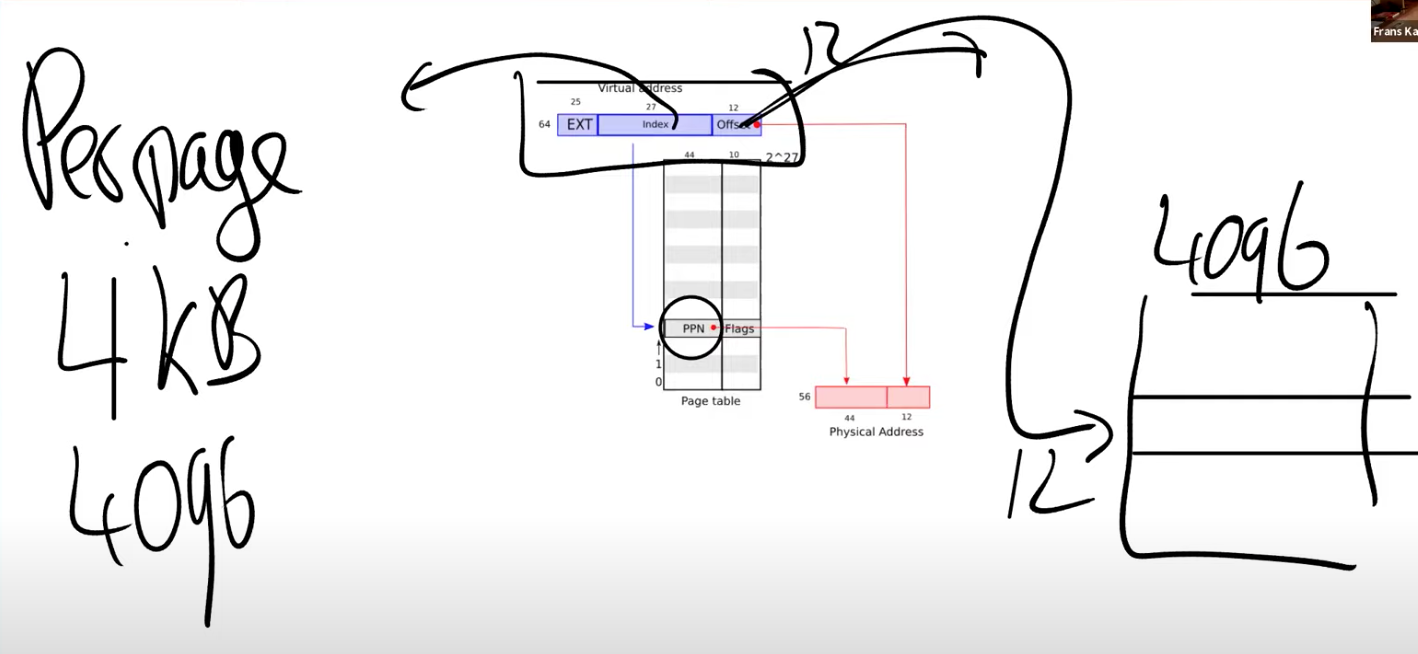

对于虚拟内存地址，我们将它划分为两个部分，index和offset，index用来查找page，offset对应的是一个page中的哪个字节。

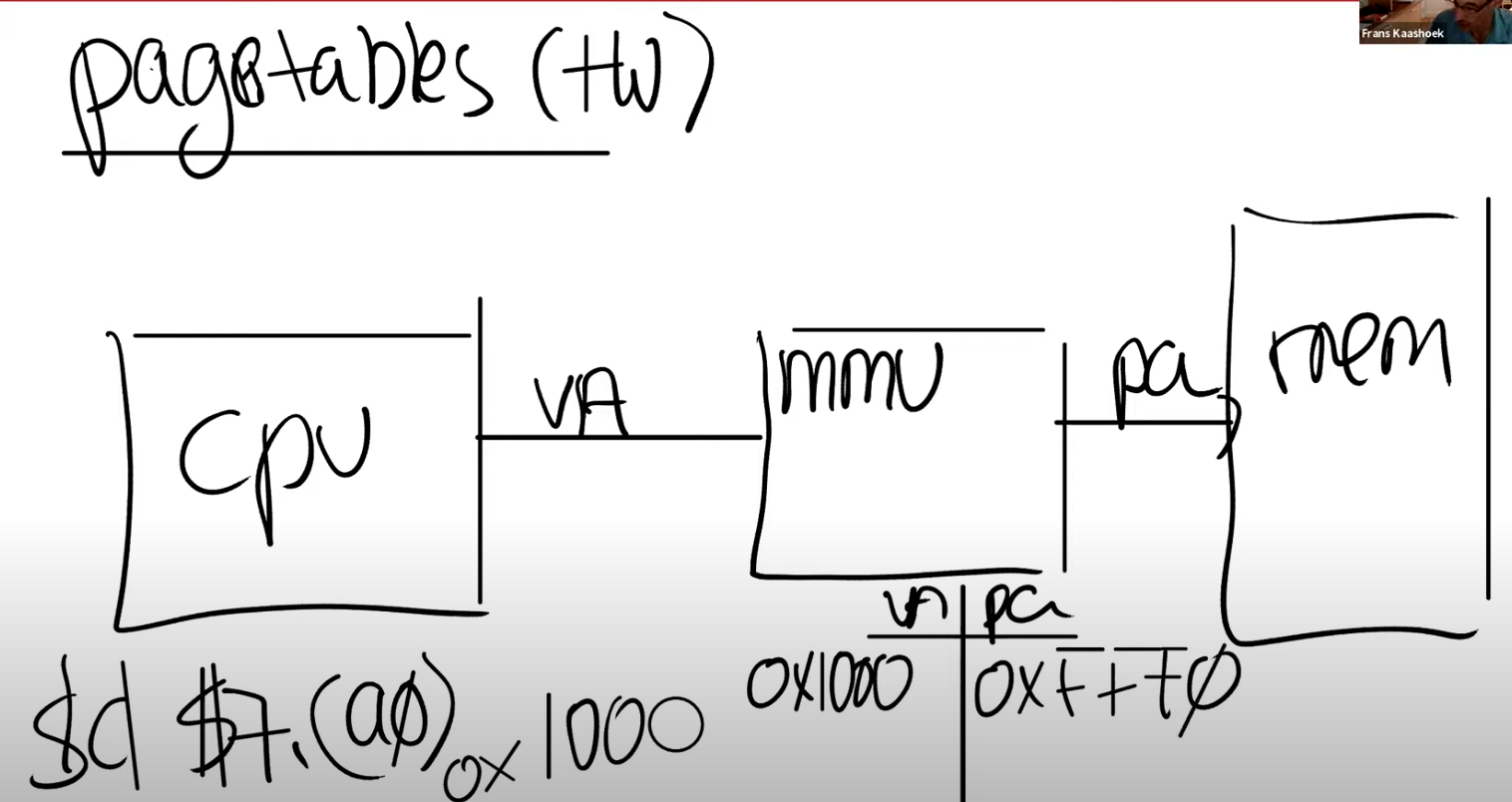

当MMU在翻译时

1. 读取index可以知道物理内存中的page号，这个page号对应了物理内存中的第 4096个字节。
2. 之后虚拟内存地址中的offset指向了page中的4096个字节中的某一个，假设offset是12，那么page中的第12个字节被使用了。将offset加上page的起始地址，就可以得到物理内存地址。

第二步#

通过前面的第一步，我们现在的地址转换表是以page为粒度，而不是以单个内存地址为粒度，

现在这个地址转换表已经可以被称为page table了。但是目前的设计还不能满足实际的需求。如果每个进程都有自己的page table，那么每个page table表会有多大呢？

这个page table最多会有2^27个条目（虚拟内存地址中的index长度为27），这是个非常大的数字。如果每个进程都使用这么大的page table，进程需要为page table消耗大量的内存，并且很快物理内存就会耗尽。

• 实际上，page table是一个多级的结构
• 前面每一级得到的 PPN 是用来索引下一级页表的内存位置

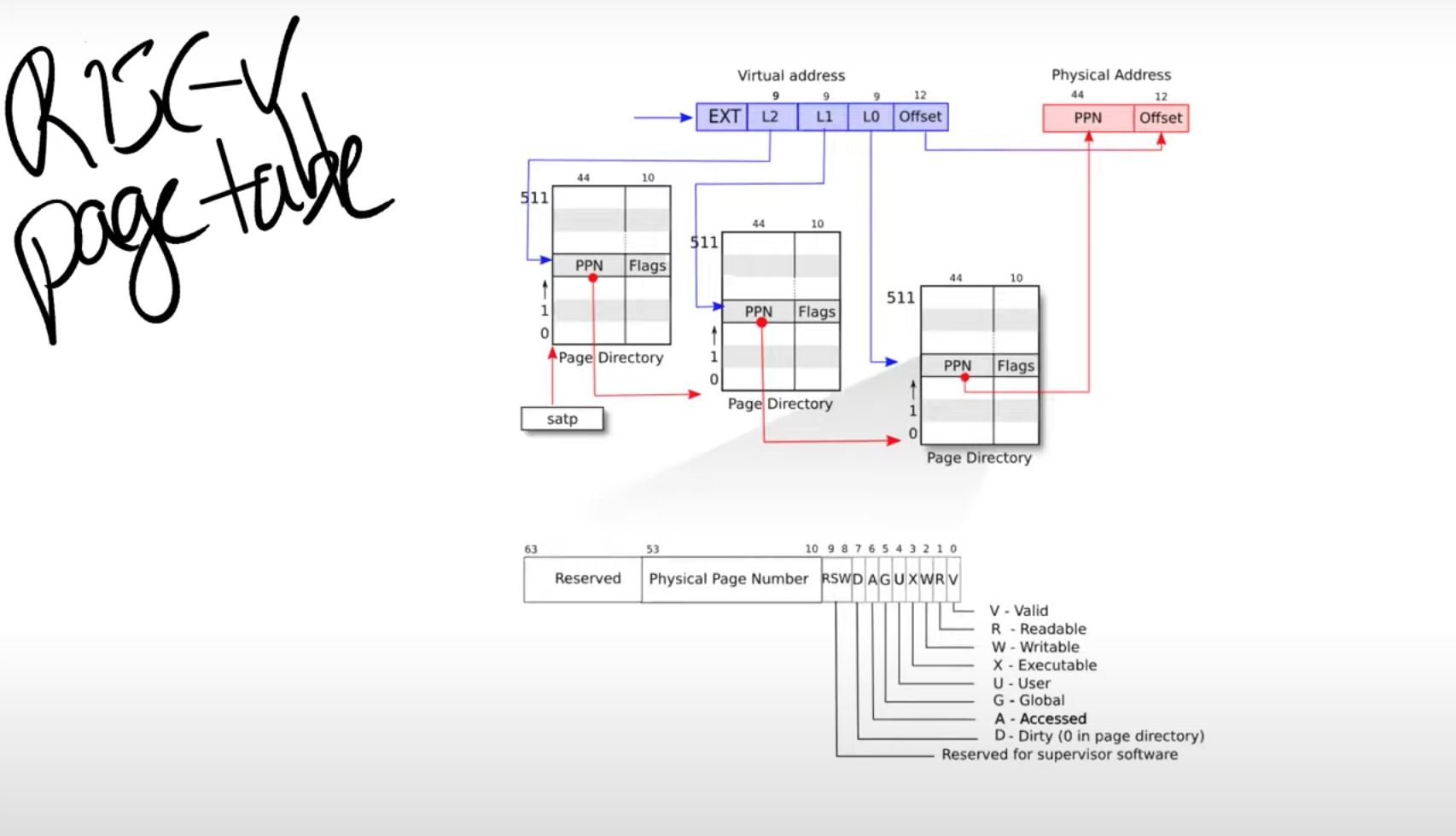

下图是一个真正的RISC-V page table结构和硬件实现。

我们之前提到的虚拟内存地址中的27bit的index，实际上是由3个9bit的数字组成（L2，L1，L0）。

1. 前9个bit被用来索引最高级的page directory（注：通常page directory是用来索引page table或者其他page directory物理地址的表单，但是在课程中，page table，page directory， page directory table区分并不明显，可以都认为是有相同结构的地址对应表单）。
2. 一个directory是4096Bytes，就跟page的大小是一样的。Directory中的一个条目被称为PTE（Page Table Entry）是64bits，就像寄存器的大小一样，也就是8Bytes。所以一个Directory page有512个 PTE。
3. 所以实际上，SATP寄存器会指向最高一级的page directory的物理内存地址，之后我们用虚拟内存中index的高9bit用来索引最高一级的page directory(注，2^9 = 512，正好可以索引到一条 PTE)，这样我们就能得到一个PPN，也就是物理page号。****这个PPN指向了中间级的页表 page directory 的位置。

当我们在使用中间级的page directory时，我们通过虚拟内存地址中的L1部分完成索引。

接下来会走到最低级的page directory，我们通过虚拟内存地址中的L0部分完成索引。

在最低级的page directory中，我们可以得到对应于虚拟内存地址的物理内存地址。

• 比较

从某种程度上来说，与之前一种方案还是很相似的，除了实际的索引是由3步，而不是1步完成。这种方式的主要优点是，如果地址空间中大部分地址都没有使用，你不必为每一个index准备一个条目。

举个例子，如果你的地址空间只使用了一个page，4096Bytes。

1. 在最高级，你需要一个page directory。在这个page directory中，你需要一个数字是0的PTE，指向中间级page directory。所以在中间级，你也需要一个page directory，里面也是一个数字0的PTE，指向最低级page directory。所以这里总共需要3个page directory（也就是3 * 512个条目，一个条目 64bit）。
2. 而在前一个方案中，虽然我们只使用了一个page，还是需要2^27个PTE（注，约 1GB 内存）。
3. 这个方案中，我们只需要3 * 512个PTE（注，12KB 内存）。所需的空间大大减少了。这是实际上硬件采用这种层次化的3级page directory结构的主要原因。

标志位#

接下来，让我们看看PTE中的Flag，因为它也很重要。每个PTE的低10bit是一堆标志位：

• 第一个标志位是Valid。如果Valid bit位为1，那么表明这是一条合法的PTE，你可以用它来做地址翻译。对于刚刚举得那个小例子（注，应用程序只用了1个page的例子），我们只使用了3个page directory，每个page directory中只有第0个PTE被使用了，所以只有第0个PTE的Valid bit位会被设置成1，其他的511个PTE的Valid bit为0。这个标志位告诉MMU，你不能使用这条PTE，因为这条PTE并不包含有用的信息。
• 下两个标志位分别是Readable和Writable。表明你是否可以读/写这个page。
• Executable表明你可以从这个page执行指令。
• User表明这个page可以被运行在用户空间的进程访问。
• 其他标志位并不是那么重要，他们偶尔会出现，前面5个是重要的标志位。

RISC-V硬件设计#

• 虚拟内存地址只使用了 39 位

有关RISC-V的一件有意思的事情是：虚拟内存地址都是64bit，因为RISC-V的寄存器是64bit的。实际上，我们使用的RSIC-V处理器上，并不是所有的64bit都被使用了，高25bit并没有被使用。这样的结果是限制了虚拟内存地址的数量，虚拟内存地址的数量现在只有2^39个，大概是512GB。当然，如果必要的话，最新的处理器或许可以支持更大的地址空间，只需要将未使用的25bit拿出来做为虚拟内存地址的一部分即可。

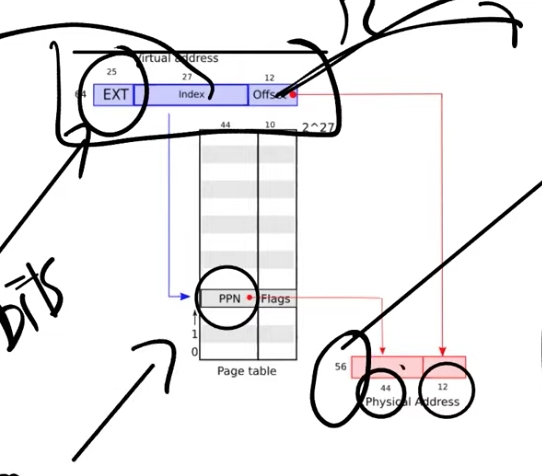

在剩下的39bit中，有27bit被用来当做index，12bit被用来当做offset。offset必须是12bit，因为对应了一个page的4096个字节。

• 物理内存地址使用了 56 位

在RISC-V中，物理内存地址是56bit。所以物理内存可以大于单个虚拟内存地址空间，但是也最多到2^56。大多数主板还不支持2^56这么大的物理内存，但是原则上，如果你能造出这样的主板，那么最多可以支持2^56字节的物理内存。

物理内存地址是56bit，其中44bit是物理page号（PPN，Physical Page Number），剩下12bit是offset完全继承自虚拟内存地址（也就是地址转换时，只需要将虚拟内存中的27bit翻译成物理内存中的44bit的page号，剩下的12bitoffset直接拷贝过来即可）。

硬件设计#

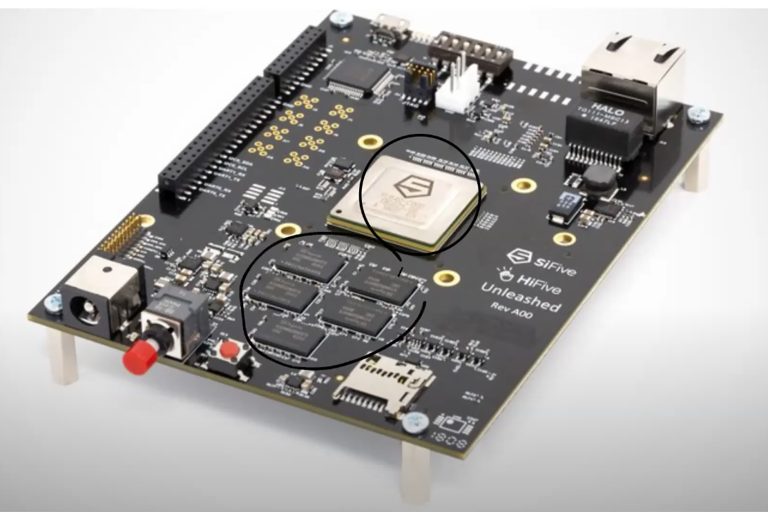

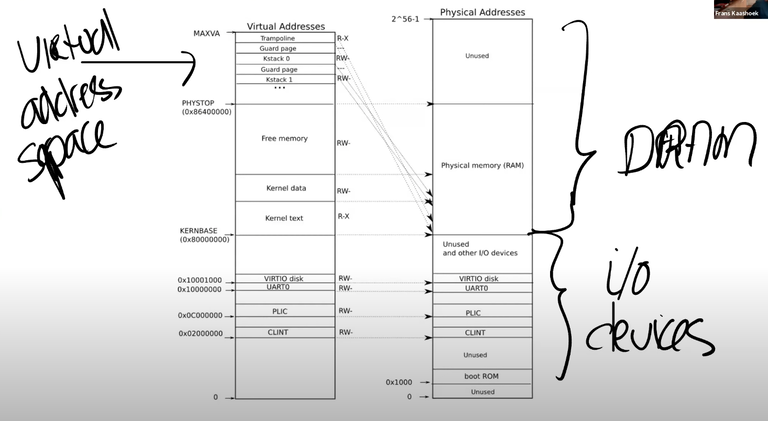

图中的右半部分的结构完全由硬件设计者决定。如你们上节课看到的一样，当操作系统启动时，会从地址0x80000000开始运行，这个地址其实也是由硬件设计者决定的。具体的来说，如果你们看一个主板，中间是RISC-V处理器，我们现在知道了处理器中有4个核，每个核都有自己的MMU和TLB。处理器旁边就是DRAM芯片。

主板的设计人员决定了，在完成了虚拟到物理地址的翻译之后，如果得到的物理地址大于0x80000000会走向DRAM芯片，如果得到的物理地址低于0x80000000会走向不同的I/O设备。这是由这个主板的设计人员决定的物理结构。如果你想要查看这里的物理结构，你可以阅读主板的手册，手册中会一一介绍物理地址对应关系。

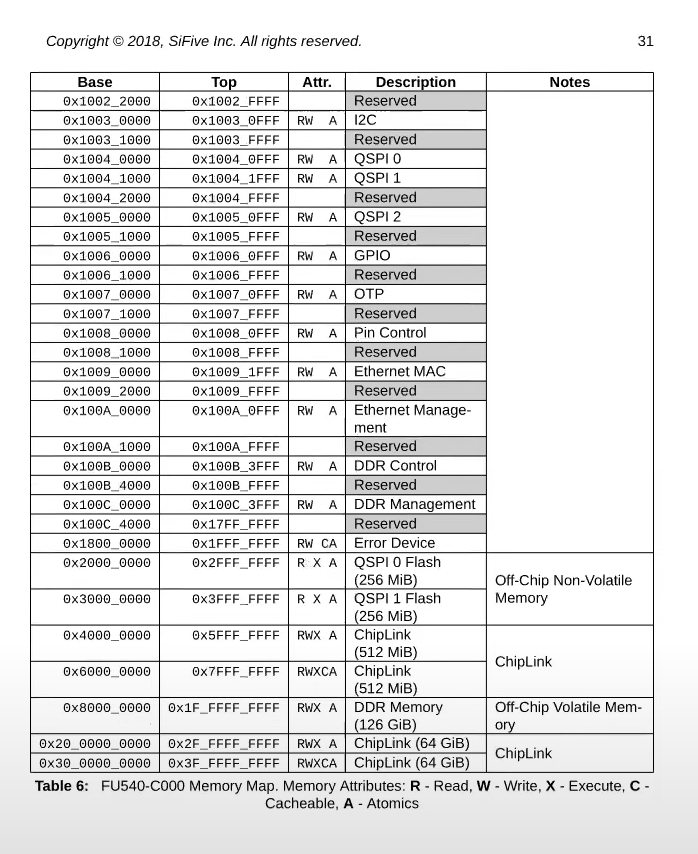

首先，地址0是保留的，地址0x10090000对应以太网，地址0x80000000对应DDR内存，处理器外的易失存储（Off-Chip Volatile Memory），也就是主板上的DRAM芯片。所以，在你们的脑海里应该要记住这张主板的图片，即使我们接下来会基于你们都知道的C语言程序---QEMU来做介绍，但是最终所有的事情都是由主板硬件决定的。

学生提问：当你说这里是由硬件决定的，硬件是特指CPU还是说CPU所在的主板？

Frans教授：CPU所在的主板。CPU只是主板的一小部分，DRAM芯片位于处理器之外。是主板设计者将处理器，DRAM和许多I/O设备汇总在一起。对于一个操作系统来说，CPU只是一个部分，I/O设备同样也很重要。所以当你在写一个操作系统时，你需要同时处理CPU和I/O设备，比如你需要向互联网发送一个报文，操作系统需要调用网卡驱动和网卡来实际完成这个工作。

内核页表#

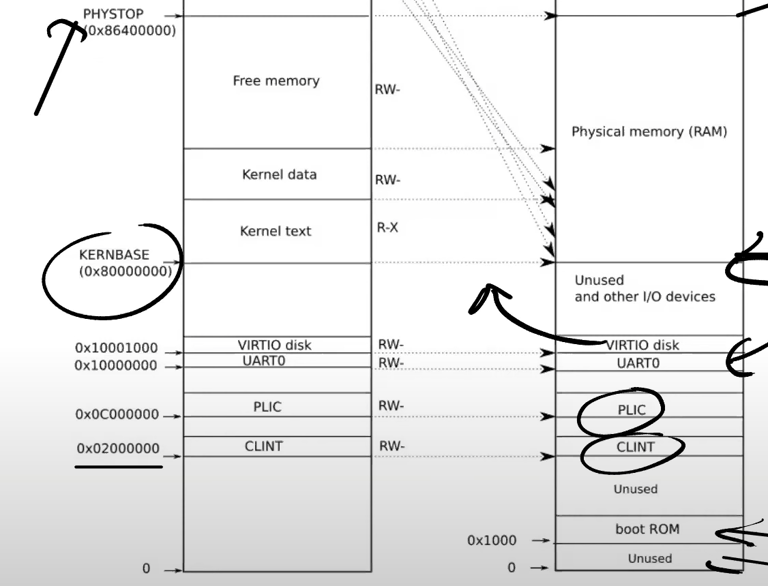

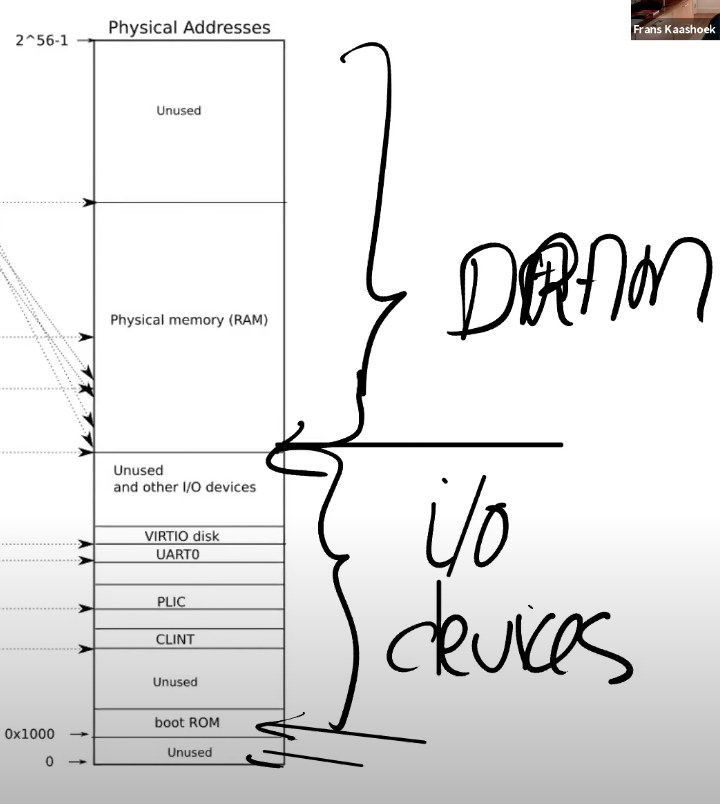

回到最初那张图的右侧：物理地址的分布。

最下面是未被使用的地址，这与主板文档内容是一致的（地址为0）。

地址0x1000是boot ROM的物理地址，当你对主板上电，主板做的第一件事情就是运行存储在boot ROM中的代码，当boot完成之后，会跳转到地址0x80000000，操作系统需要确保在地址0x80000000有一些数据（代码）能够继续启动操作系统。

这里还有一些其他的I/O设备：

• PLIC是中断控制器（Platform-Level Interrupt Controller）我们下周的课会讲。
• CLINT（Core Local Interruptor）也是中断的一部分。所以多个设备都能产生中断，需要中断控制器来将这些中断路由到合适的处理函数。
• UART0（Universal Asynchronous Receiver/Transmitter）负责与Console和显示器交互。
• VIRTIO disk，与磁盘进行交互。

地址0x02000000对应CLINT，当你向这个地址执行读写指令，你是向实现了CLINT的芯片执行读写。这里你可以认为你直接在与设备交互，而不是读写物理内存。

学生提问：确认一下，低于0x80000000的物理地址，不存在于DRAM中，当我们在使用这些地址的时候，指令会直接走向其他的硬件，对吗？

Frans教授：是的。高于0x80000000的物理地址对应DRAM芯片，但是对于例如以太网接口，也有一个特定的低于0x80000000的物理地址，我们可以对这个叫做内存映射I/O（Memory-mapped I/O）的地址执行读写指令，来完成设备的操作。

学生提问：为什么物理地址最上面一大块标为未被使用？

Frans教授：物理地址总共有2^56那么多，但是你不用在主板上接入那么多的内存。所以不论主板上有多少DRAM芯片，总是会有一部分物理地址没有被用到。实际上在XV6中，我们限制了内存的大小是128MB。

学生提问：当读指令从CPU发出后，它是怎么路由到正确的I/O设备的？比如说，当CPU要发出指令时，它可以发现现在地址是低于0x80000000，但是它怎么将指令送到正确的I/O设备？

Frans教授：你可以认为在RISC-V中有一个多路输出选择器（demultiplexer）。

接下来我会切换到第一张图的左边，这就是XV6的虚拟内存地址空间。

当机器刚刚启动时，还没有可用的page，XV6操作系统会设置好内核使用的虚拟地址空间，也就是这张图左边的地址分布。

因为我们想让XV6尽可能的简单易懂，所以内核的虚拟地址到物理地址的映射，大部分是相等的关系。

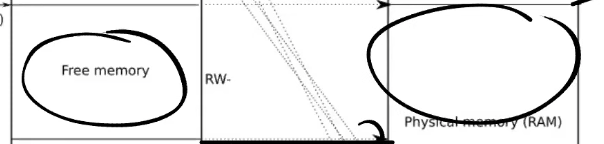

比如说内核会按照这种方式设置page table，虚拟地址0x02000000对应物理地址0x02000000。这意味着左侧低于PHYSTOP的虚拟地址，与右侧使用的物理地址是一样的。

所以，这里的箭头都是水平的，因为这里是完全相等的映射。

除此之外，这里还有两件重要的事情：

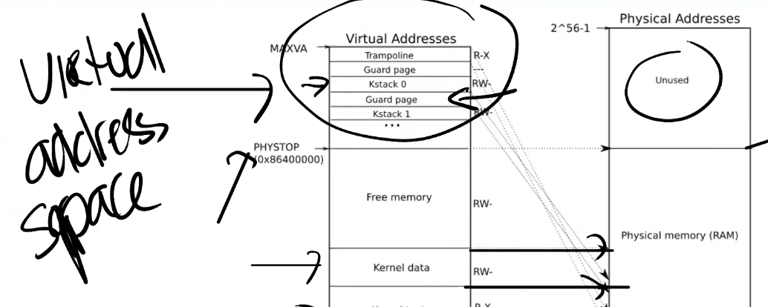

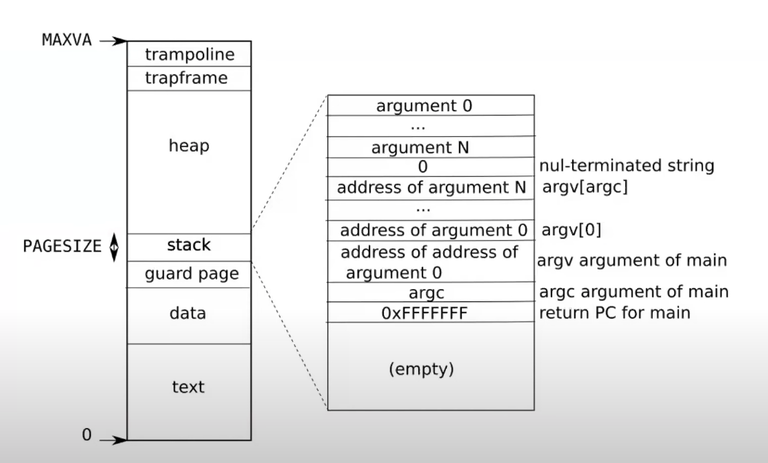

1. 第一件事情是，有一些page在虚拟内存中的地址很靠后，比如kernel stack在虚拟内存中的地址就很靠后。这是因为在它之下有一个未被映射的Guard page，这个Guard page对应的PTE的Valid 标志位没有设置，这样，如果kernel stack耗尽了，它会溢出到Guard page，但是因为Guard page的PTE中Valid标志位未设置，会导致立即触发page fault，这样的结果好过内存越界之后造成的数据混乱。立即触发一个panic（也就是page fault），你就知道kernel stack出错了。同时我们也又不想浪费物理内存给Guard page，所以Guard page不会映射到任何物理内存，它只是占据了虚拟地址空间的一段靠后的地址。

同时，kernel stack被映射了两次，在靠后的虚拟地址映射了一次，在PHYSTOP下的Kernel data中又映射了一次，但是实际使用的时候用的是上面的部分，因为有Guard page会更加安全。

这是众多你可以通过page table实现的有意思的事情之一。

你可以向同一个物理地址映射两个虚拟地址，你可以不将一个虚拟地址映射到物理地址。

可以是一对一的映射，一对多映射，多对一映射。XV6至少在1-2个地方用到类似的技巧。这的kernel stack和Guard page就是XV6基于page table使用的有趣技巧的一个例子。

2. 第二件事情是权限。例如Kernel text page被标位R-X，意味着你可以读它，也可以在这个地址段执行指令，但是你不能向Kernel text写数据。通过设置权限我们可以尽早的发现Bug从而避免Bug。对于Kernel data需要能被写入，所以它的标志位是RW-，但是你不能在这个地址段运行指令，所以它的X标志位未被设置。

（注，所以，kernel text用来存代码，代码可以读，可以运行，但是不能篡改，kernel data用来存数据，数据可以读写，但是不能通过数据伪装代码在kernel中运行）

学生提问：对于不同的进程会有不同的kernel stack吗？

Frans：答案是的。每一个用户进程都有一个对应的kernel stack
