Lec09：Interrupts (Frans)(外部中断)#

9.1 真实操作系统内存使用情况#

我想先讨论一下内存是如何被真实的操作系统（而不是像XV6这样的教学操作系统）所使用。

下图是一台Athena计算机（注，MIT内部共享使用的计算机）的top指令输出。

如果你查看Mem这一行：

首先是计算机中总共有多少内存（33048332），如果你再往后看的话，你会发现大部分内存都被使用了（4214604 + 26988148）。但是大部分内存并没有被应用程序所使用，而是被 buff/cache 用掉了。

• 这在一个操作系统中是常见的，因为我们不想让物理内存就在那闲置着，我们想让物理内存被用起来，所以这里大块的内存被用作buff/cache。可以看到还有一小块内存是空闲的（1845580），但是并不多。

以上是一个非常常见的场景，大部分操作系统运行时几乎没有任何空闲的内存。

这意味着，如果应用程序或者内核需要使用新的内存，那么我们需要丢弃一些已有的内容。

所以，当内核在分配内存的时候，操作成本通常都不低。因为并不总是有足够的可用内存，为了分配内存需要先撤回一些内存。

• 另外，我这里将 top 的输出按照 RES 进行了排序。如果你查看输出的每一行，VIRT表示的是虚拟内存地址空间的大小，RES 是实际使用的内存数量。从这里可以看出，实际使用的内存数量远小于地址空间的大小。

所以，我们上节课讨论的基于虚拟内存和 page fault 提供的非常酷的功能在这都有使用，比如说 demand paging 。

9.2 Interrupt 硬件部分（外部中断）#

今天课程的主要内容是中断。

中断对应的场景很简单，就是硬件想要得到操作系统的关注。

例如

1. 网卡收到了一个 packet，网卡会生成一个中断；
2. 用户通过键盘按下了一个按键，键盘会产生一个中断。

操作系统需要做的是，保存当前的工作，处理中断，处理完成之后再恢复之前的工作。

这里的保存和恢复工作，与我们之前看到的系统调用过程（注，详见 lec06）非常相似。所以系统调用，page fault，中断，都使用相同的机制。

但是中断又有一些不一样的地方，这就是为什么我们要花一节课的时间来讲它。中断与系统调用主要有 3 个小的差别：

1. asynchronous。当硬件生成中断时，Interrupt handler 与当前运行的进程在 CPU 上没有任何关联。但如果是系统调用的话，系统调用发生在运行进程的 context(上下文) 下。
2. concurrency。对于中断来说，CPU 和生成中断的设备是并行的在运行。网卡自己独立的处理来自网络的 packet，然后在某个时间点产生中断，但同时 CPU 也在运行。所以 CPU 和设备之间是真正的并行，我们必须管理这里的并行。
3. **program device。我们这节课主要关注外部设备，例如网卡，UART，而这些设备需要被编程。**每个设备都有一个编程手册，就像 RISC-V 有一个包含了指令和寄存器的手册一样。设备的编程手册包含了它有什么样的寄存器，它能执行什么样的操作，在读写控制寄存器的时候，设备会如何响应。

我们这节课的内容非常的简单。我们会讨论

• console 中的提示符 “$” 是如何显示出来的
• 如果你在键盘输入 “ls”，这些字符是怎么最终在 console 中显示出来的。

这节课剩下的内容这两部分，以及背后相关的机制。

我们首先要关心的是，中断是从哪里产生的？因为我们主要关心的是外部设备的中断，而不是定时器中断或者软件中断。

外设中断来自于主板上的设备。

下图是一个 SiFive 主板，如果你查看这个主板，你可以发现有大量的设备连接在或者可以连接到这个主板上。

主板可以连接以太网卡，MicroUSB，MicroSD 等，主板上的各种线路将外设和 CPU 连接在一起。

下图是来自于 SiFive 有关处理器的文档，图中的右侧是各种各样的设备，例如 UART0。我们在之前的课程已经知道 UART0 会映射到内核内存地址的某处，而所有的物理内存都映射在地址空间的 0x80000000 之上。（注，详见 4.5）。类似于读写内存，通过向相应的设备地址执行 load/store 指令，我们就可以对例如 UART 的设备进行编程。

所有的设备都连接到处理器上，处理器上是通过 **Platform Level Interrupt Control**，简称 PLIC 来处理设备中断。PLIC 会管理来自于外设的中断。如果我们再进一步深入的查看 PLIC 的结构图，

从左上角可以看出，我们有 53 个不同的来自于设备的中断。这些中断到达 PLIC 之后，PLIC 会路由这些中断。图的右下角是 CPU 的核，PLIC 会将中断路由到某一个 CPU 的核。如果所有的 CPU 核都正在处理中断，PLIC 会保留中断直到有一个 CPU 核可以用来处理中断。所以 PLIC 需要保存一些内部数据来跟踪中断的状态。

如果你看过了文档，这里的具体流程是：

• PLIC 会通知当前有一个待处理的中断
• 其中一个 CPU 核会 Claim 接收中断，这样 PLIC 就不会把中断发给其他的 CPU 处理
• CPU 核处理完中断之后，CPU 会通知 PLIC
• PLIC 将不再保存中断的信息

学生提问：PLIC 有没有什么机制能确保中断一定被处理？

Frans 教授：这里取决于内核以什么样的方式来对 PLIC 进行编程。PLIC 只是分发中断，而内核需要对 PLIC 进行编程来告诉它中断应该分发到哪。实际上，内核可以对中断优先级进行编程，这里非常的灵活。

（注，以下提问来自课程结束部分，与本节内容时间上不连续）

学生提问：当 UART 触发中断的时候，所有的 CPU 核都能收到中断吗？

Frans 教授：取决于你如何对 PLIC 进行编程。对于 XV6 来说，所有的 CPU 都能收到中断，但是只有一个 CPU 会 Claim 相应的中断。

9.3 设备驱动概述(bottom/top)#

通常来说，管理设备的代码称为驱动，xv6 中所有的驱动都在内核中。

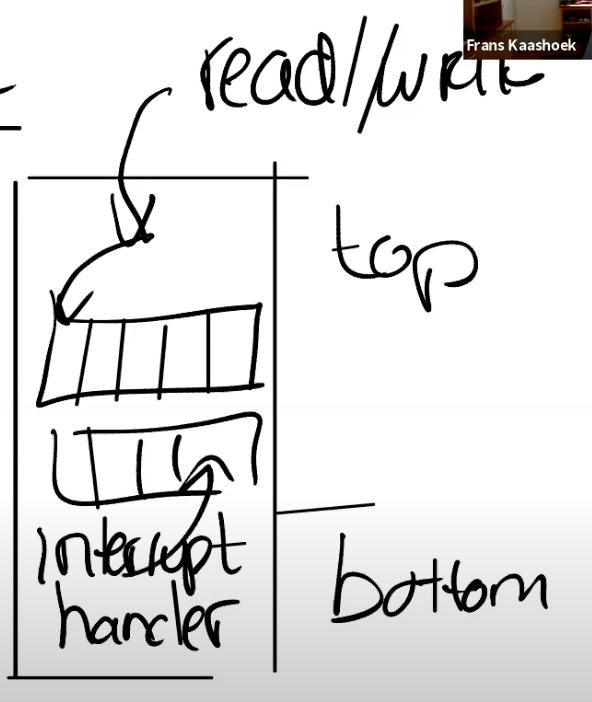

我们今天要看的是UART设备的驱动，代码在uart.c文件中。如果我们查看代码的结构，我们可以发现大部分驱动都分为两个部分，bottom/top。

• bottom 部分**通常是 Interrupt handler，用来处理中断。**当一个中断送到了CPU，CPU会调用相应的 Interrupt handler。Interrupt handler 并不运行在任何特定进程的context中，它只是处理中断。

通常 Interrupt handler 存在一些限制，由于它并没有运行在任何进程的context中，所以进程的page table并不知道该从哪个地址读写数据，也就无法直接从 Interrupt handler 读写数据。

• **top 部分，****是用户进程或者内核通过驱动调用硬件去完成任务的接口。**对于UART来说，这里有read/write接口，这些接口可以被更高层级的代码调用。

驱动的top部分通常与用户的进程交互，并进行数据的读写

通常情况下，驱动中会有一些队列（或者说buffer），top部分的代码会从队列中读写数据，而Interrupt handler（bottom部分）同时也会向队列中读写数据。这里的队列可以将并行运行的设备和CPU解耦开来。

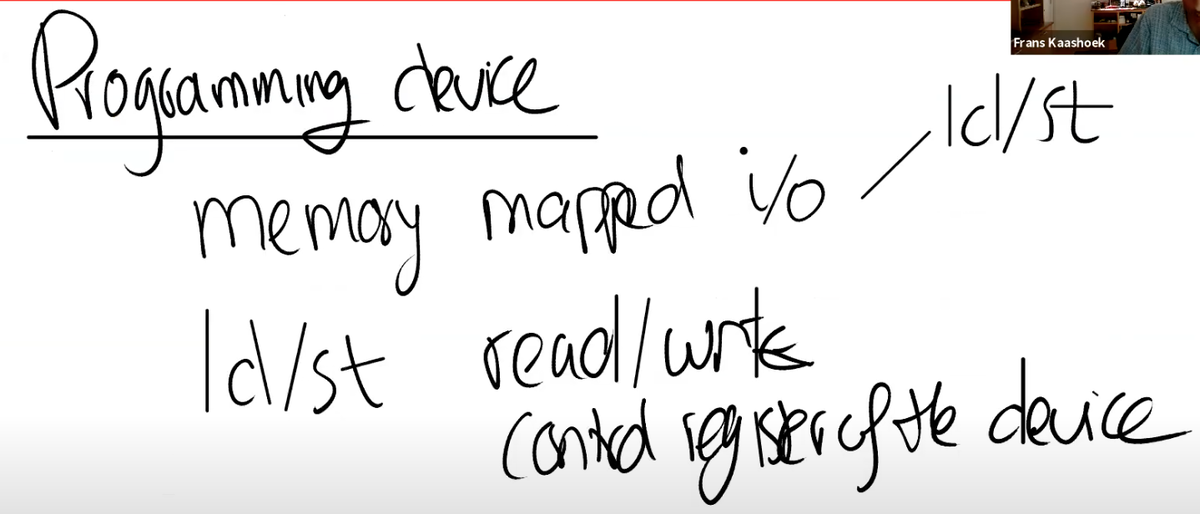

接下来我们看一下如何对设备进行编程。

通常来说，编程是通过memory mapped I/O完成的。

在SiFive的手册中，设备地址出现在物理地址的特定区间内，这个区间由主板制造商决定。

操作系统需要知道这些设备位于物理地址空间的具体位置，然后再通过普通的load/store指令对这些地址进行编程。load/store指令实际上的工作就是读写设备的控制寄存器。

例如，对网卡执行store指令时，CPU会修改网卡的某个控制寄存器，进而导致网卡发送一个packet。所以这里的load/store指令不会读写内存，而是会操作设备。所以需要阅读设备的文档来弄清楚设备的寄存器和相应的行为。

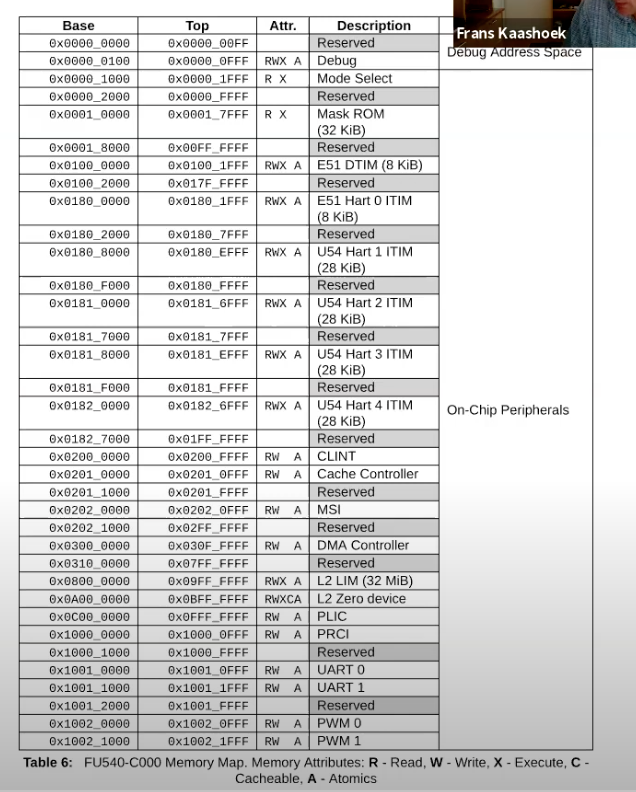

下图中是SiFive主板中的对应设备的物理地址

例如，0x200_0000对应CLINT，0xC000000对应的是PLIC。在这个图中UART0对应的是0x1001___0000，但是在QEMU中，我们的UART0的地址略有不同，因为在QEMU中我们并不是完全的模拟SiFive主板，而是模拟与SiFive主板非常类似的东西。

以上就是Memory-mapped IO。

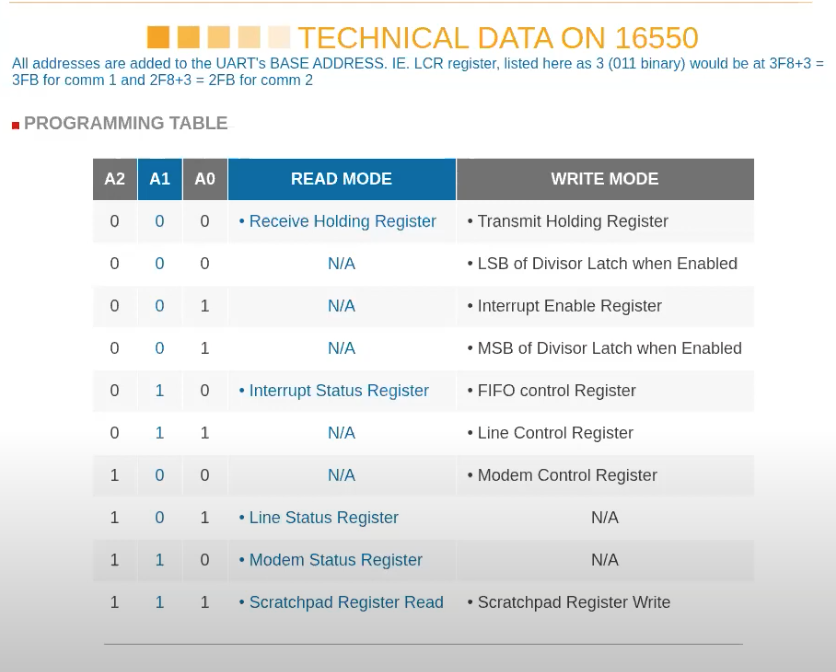

下图是UART的文档。16550是QEMU模拟的UART设备，QEMU用这个模拟的设备来与键盘和Console进行交互。

这是一个很简单的芯片，图中表明了芯片拥有的寄存器。例如对于控制寄存器000，如果写它会将数据写入到寄存器中并被传输到其他地方，如果读它可以读出存储在寄存器中的内容。UART可以让你能够通过串口发送数据bit，在线路的另一侧会有另一个UART芯片，能够将数据bit组合成一个个Byte。

这里还有一些其他可以控制的地方，例如控制寄存器001，可以通过它来控制UART是否产生中断。实际上对于一个寄存器，其中的每个bit都有不同的作用。例如对于寄存器001，也就是IER寄存器，bit0-bit3分别控制了不同的中断。这个文档还有很多内容，但是对于我们这节课来说，上图就足够了。不过即使是这么简单的一个设备，它的文档也有很多页。

学生提问：如果你写入数据到Transmit Holding Register，然后再次写入，那么前一个数据不会被覆盖掉吗？

Frans教授：这是我们需要注意的一件事情。我们通过load将数据写入到这个寄存器中，之后UART芯片会通过串口线将这个Byte送出。当完成了发送，UART会生成一个中断给内核，这个时候才能再次写入下一个数据。所以内核和设备之间需要遵守一些协议才能确保一切工作正常。上图中的UART芯片会有一个容量是16的FIFO，但是你还是要小心，因为如果阻塞了16个Byte之后再次写入还是会造成数据覆盖。

9.4 XV6设置打开硬件中断的通路（设备->PLIC->CPU）#

下面讨论下在 XV6 中如何打开**设备->PLIC->CPU 这条路中的中断，**如何

当XV6启动时，Shell会输出提示符“$”，如果我们在键盘上输入ls，最终可以看到“$ ls”。

我们接下来通过研究Console是如何显示出“$ ls”，来看一下设备中断是如何工作的。

实际上“$”和“ls”还不太一样，“$ ”是Shell程序的输出，而“ls”是用户通过键盘输入之后再显示出来的。

• 对于“$”，实际上设备会将字符传输给UART的寄存器，UART之后会在发送完字符之后产生一个中断。在QEMU中，模拟的线路的另一端会有另一个UART芯片（模拟的），这个UART芯片连接到了虚拟的Console，它会进一步将“$ ”显示在console上。
• 对于“ls”，这是用户输入的字符。键盘连接到了UART的输入线路，当你在键盘上按下一个按键，UART芯片会将按键字符通过串口线发送到另一端的UART芯片。另一端的UART芯片先将数据bit合并成一个Byte，之后再产生一个中断，并告诉处理器说这里有一个来自于键盘的字符。之后Interrupt handler会处理来自于UART的字符。

我们接下来会深入通过这两部分来弄清楚这里是如何工作的。

RISC-V有许多与中断相关的寄存器：

• SIE（Supervisor Interrupt Enable）寄存器。

这个寄存器中有一个bit（E）专门针对例如UART的外部设备的中断；

有一个bit（S）专门针对软件中断，软件中断可能由一个CPU核触发给另一个CPU核；

还有一个bit（T）专门针对定时器中断。我们这节课只关注外部设备的中断。

• SSTATUS（Supervisor Status）寄存器。

这个寄存器中有一个bit来打开或者关闭中断。每一个CPU核都有独立的SIE和SSTATUS寄存器，除了通过SIE寄存器来单独控制特定的中断，还可以通过 SSTATUS 寄存器中的一个bit来控制所有的中断。

• SIP（Supervisor Interrupt Pending）寄存器。

当发生中断时，处理器可以通过查看这个寄存器知道当前是什么类型的中断。

• SCAUSE（Supervisor Cause Register）寄存器

该寄存器用于记录中断或异常的原因，帮助操作系统决定如何处理当前的中断或异常

• STVEC（ 寄存器的全名是“Supervisor Trap Vector Base Address Register” ）寄存器

它会保存当trap，page fault或者中断发生时，CPU运行的用户程序的程序计数器，这样才能在稍后恢复程序的运行。

我们今天不会讨论SCAUSE和STVEC寄存器，因为在中断处理流程中，它们基本上与之前（注，lec06）的工作方式是一样的。接下来我们看看XV6是如何对其他寄存器进行编程，使得CPU处于一个能接受中断的状态。

代码开始

接下来看看代码，首先是位于start.c的start函数。

这里将所有的中断都设置在Supervisor mode，然后设置 SIE寄存器来开启接收外部，软件和定时器中断

之后初始化定时器。w_mepc((uint64)main)设置 mepc 为 main，start() 最后 mret 后会执行 main 函数

接下来我们看一下main函数中是如何处理External中断。

我们第一个外设是console，这是我们print的输出位置。查看位于console.c的consoleinit函数。

这里首先初始化了锁。

然后调用了uartinit，uartinit函数位于uart.c文件。这个函数实际上就是配置好UART芯片使其可以被使用。

这里的流程是先关闭中断，之后设置波特率，设置字符长度为8bit，重置FIFO，最后再重新打开中断。

以上就是uartinit函数，运行完这个函数之后，原则上UART就可以生成中断了。

但我们还没有对PLIC编程，所以中断不能被CPU感知并接收。

最终，在main函数中，需要调用plicinit函数。下图是plicinit函数。

PLIC与外设一样，也占用了一个I/O地址（0xC000_0000）。

代码的第一行使能了UART的中断，这里实际上就是设置PLIC会接收哪些中断，进而将中断路由到CPU。

代码的第二行设置PLIC接收来自IO磁盘的中断。

main函数中，plicinit之后就是plicinithart函数。目前 plicinit是由0号CPU运行，之后，每个CPU的核都需要调用plicinithart函数表明对于哪些外设中断感兴趣。

在plicinithart函数中，每个CPU的核都表明自己对来自于UART和VIRTIO的中断感兴趣。

**通过设置PLIC（平台级中断控制器）。这个过程涉及设置中断使能位，使特定的中断源（如UART和VirtIO设备）能够在S模式（监督模式）下被当前的hart（硬件线程）处理。 **

因为我们忽略中断的优先级，所以我们将优先级设置为0。

到目前为止，我们有了生成中断的外部设备，我们有了PLIC可以传递中断到单个的CPU（plicinithart 中设置）。但是CPU自己还没有设置好接收中断，因为我们还没有设置好SSTATUS寄存器。在main函数的最后，程序调用了scheduler函数，

scheduler函数主要是运行进程。

但在实际运行进程之前，会执行intr_on函数来使得CPU能接收中断。

intr_on函数只完成一件事情，就是设置SSTATUS寄存器，打开中断标志位。设置CPU 可以接收中断

这时候，中断被完全打开了。如果PLIC正好有pending的中断，那么这个CPU核会收到中断。

以上就是中断的基本设置。

9.5 UART驱动的top部分(用户进程或内核直接调用驱动)#

我们来看用户进程或者内核如何直接调用驱动去为我们完成任务

例子：看一下 Shell 程序如何输出提示符 “$” 到 Console。

首先我们看 init.c 中的 main 函数，这是系统启动后运行的第一个进程。

首先这个进程的 main 函数

1. 通过 mknod 操作创建了一个代表 console 设备。
2. 因为这是第一个打开的文件，所以文件描述符为 0。
3. 再通过 dup() 创建 stdout 和 stderr。这里实通过复制文件描述符 0，得到了另外两个文件描述符 1，2。且 文件描述符 0，1，2 都指向 Console。
4. 之后运行 sh 程序
5. sh 调用 getcmd() 向文件描述符 2 打印提示符 “$”。

尽管 Console 背后是 UART 设备，但从应用程序的视角来看，它就是一个普通的文件。

Shell 程序只是向文件描述符 2 写了数据，它并不知道文件描述符 2 对应的是什么。

在 Unix 系统中，设备是由文件表示。我们来看一下这里的 fprintf 是如何工作的。

在 printf.c 文件中，代码只是调用了 write 系统调用，在我们的例子中，fd 对应的就是文件描述符 2，c 是字符 “$”。

所以由 Shell 输出的每一个字符都会触发一个 write 系统调用。之前我们已经看过了 write 系统调用最终会走到 sysfile.c 文件的 sys_write 函数。

这个函数中首先对参数做了检查，然后调用了 filewrite 函数。filewrite 函数位于 file.c 文件中。

filewrite 函数中首先会判断文件描述符的类型。

mknod 生成的文件描述符属于设备（FD_DEVICE），

对于设备类型的文件描述符，我们会为这个特定的设备执行设备相应的 write 函数。

我们现在的设备是 Console，所以这里会调用 console.c 中的 consolewrite 函数。

这里先通过 either_copyin 将字符拷入，之后调用 uartputc 函数。

uartputc 函数将字符写入到 UART 设备的发送缓冲区中

所以你可以认为 consolewrite 是一个 UART 驱动的 top 部分。uart.c 文件中的 uartputc 函数会实际的打印字符。

uartputc 函数会稍微有趣一些。

在 UART 的内部会有一个 buffer 用来暂存发送数据（发送数据缓冲区），buffer 的大小是 32 个字符。同时还有一个为 consumer 提供的读指针和为 producer 提供的写指针，来构建一个环形的 buffer（注，或者可以认为是环形队列）。

在我们的例子中，Shell 是 producer，所以需要调用 uartputc 函数。

1. 在函数中第一件事情是判断环形 buffer 是否已经满了。
2. 如果读写指针相同，那么 buffer 是空的，
3. 如果写指针加 1 等于读指针，那么 buffer 满了。
4. 当 buffer 是满的时候，向其写入数据是没有意义的，所以这里会 sleep 一段时间，将 CPU 出让给其他进程。
5. 当然，对于我们来说，buffer 必然不是满的，因为提示符 “$” 是我们送出的第一个字符。所以代码会走到 else，字符会被送到 buffer 中，更新写指针，之后再调用 uartstart 函数。

如果 buffer 没有满，则调用 uartstart 函数

uartstart 作用是通知设备执行操作。

首先检查当前设备是否空闲，

• 如果空闲的话

我们会从 buffer 中读出数据，然后将数据写入到 THR（Transmission Holding Register）发送寄存器。这里相当于告诉设备，我这里有一个字节需要你来发送。一旦数据送到了设备，系统调用会返回，用户应用程序 Shell 可以继续执行。这里从内核返回到用户空间的机制与 lec06 的 trap 机制是一样的。

• **如果并不空闲 **

if((ReadReg(LSR) & LSR_TX_IDLE) == 0) 用来检查，就会返回。数据会留在暂存区域中不会发送

• 那这个数据什么时候会被发送呢？

UART设备在THR空闲时会触发发送中断，因此当设备准备好时，UART驱动的bottom部分，也就是中断处理程序会再次调用uartstart()，进行发送。

这就是用户进程或内核直接调用驱动的流程，下面我们将会讲解驱动处理中断的流程

9.6 UART驱动的bottom部分(驱动处理外部中断)#

**在我们向Console输出字符时，**在某个时间点，我们会收到中断（UART 准备好发送的发送中断），因为我们之前设置了要处理 UART 设备中断。接下来我们看一下，当发生中断时，驱动要怎么处理这个中断。

当某一个时间，如果发生了中断（外部中断），RISC-V 会做什么操作？

我们之前已经在 SSTATUS 寄存器中打开了中断，所以处理器会被中断。假设键盘生成了一个中断并且发向了 PLIC，PLIC 路由中断给一个特定的 CPU 核，并且如果这个 CPU 核设置了 SIE 寄存器的 E bit（注，针对外部中断的 bit 位），那么会发生以下事情：

• 首先，会清除 SIE 寄存器相应的 bit，这样可以阻止 CPU 核被其他中断打扰，该 CPU 核可以专心处理当前中断。处理完成之后，可以再次恢复 SIE 寄存器相应的 bit。
• 之后，会设置 SEPC 寄存器为当前的程序计数器。我假设 Shell 正在用户空间运行，突然来了一个中断，那么当前 Shell 的程序计数器会被保存。
• 之后，要保存当前的 mode。在我们的例子里面，因为当前运行的是 Shell 程序，所以会记录 user mode。
• 再将 mode 设置为 Supervisor mode。
• 最后将程序计数器的值设置成 STVEC 的值。（注，STVEC 用来保存 trap 处理程序的地址，详见 lec06）在 XV6 中，STVEC 保存的要么是 uservec 或者 kernelvec 函数的地址，具体取决于发生中断时程序运行是在用户空间还是内核空间。在我们的例子中，Shell 运行在用户空间，所以 STVEC 保存的是 uservec 函数的地址。而从之前的课程我们可以知道 uservec 函数会调用 usertrap 函数。所以最终，我们在 usertrap 函数中。我们这节课不会介绍 trap 过程中的拷贝，恢复过程，因为在之前的课程中已经详细的介绍过了。

接下来看一下 trap.c 文件中的 usertrap 函数，我们在 lec06 和 lec08 分别在这个函数中处理了系统调用和 page fault。今天我们将要看一下如何处理外部中断。

在 trap.c 的 devintr 函数中，首先会通过 SCAUSE 寄存器判断当前中断是否是来自于外设的中断。如果是的话，再调用 plic_claim 函数来获取中断。

plic_claim 函数位于 plic.c 文件中。在这个函数中，当前 CPU 核会告知 PLIC，自己要处理中断，PLIC_SCLAIM 会将中断号返回，对于 UART 来说，返回的中断号是 10。

从 devintr 函数可以看出，如果是 UART 中断，那么会调用 uartintr 函数。位于 uart.c 文件的 uartintr 函数，我们现在讨论的是向 UART 发送数据。因为我们现在还没有通过键盘输入任何数据，所以 UART 的接受寄存器现在为空。

函数 uartintr 处理中断，同时处理可能的输入以及输出

所以代码会直接运行到 uartstart 函数( top 部分中最后调用的函数)

这样，驱动的 top 部分和 bottom 部分就解耦开了。

9.7 Interrupt相关的并发#

接下来我们讨论一下与中断相关的并发，并发加大了中断编程的难度。这里的并发包括以下几个方面：

• Between device and CPU. 在设备与CPU并行时，需要引入一些并发模型，如生产者/消费者模型，在 UART 处理键盘输入时，设备是生产者，CPU是消费者；但在处理输出时，则反之。
• Interrupt may interrupt the CPU that is returning to shell (still in kernel). 所以需要在陷入时关闭中断，保证代码原子性。
• Interrupt may run on different CPU in parallel with shell (or returning to shell). 多个 CPU 同时处理中断，并行化需要锁来保证一致性。

• producer/consumser 并发。

这是驱动中的非常常见的典型现象。驱动会有一个 buffer，在我们之前的例子中，buffer 是 32 字节大小。并且有两个指针，分别是读指针和写指针。

如果两个指针相等，那么 buffer 是空的。当 Shell 调用 uartputc 函数时，会将字符，例如提示符 “$”，写入到写指针的位置，并将写指针加 1。这就是 producer 对于 buffer 的操作。

producer 可以一直写入数据，直到写指针 + 1 等于读指针，因为这时，buffer 已经满了。当 buffer 满了的时候，producer 必须停止运行。我们之前在 uartputc 函数中看过，如果 buffer 满了，代码会 sleep，暂时搁置 Shell 并运行其他的进程。

• Interrupt handler，也就是 uartintr 函数，

在这个场景下是 consumer，每当有一个中断，并且读指针落后于写指针，uartintr 函数就会从读指针中读取一个字符再通过 UART 设备发送，并且将读指针加 1。当读指针追上写指针，也就是两个指针相等的时候，buffer 为空，这时就不用做任何操作。

学生提问：这里的 buffer 对于所有的 CPU 核都是共享的吗？

Frans 教授：这里的 buffer 存在于内存中，并且只有一份，所以，所有的 CPU 核都并行的与这一份数据交互。所以我们才需要 lock。

学生提问：对于 uartputc 中的 sleep，它怎么知道应该让 Shell 去 sleep？

Frans 教授： sleep 会将当前在运行的进程存放于 sleep 数据中。它传入的参数是需要等待的信号，在这个例子中传入的是 uart_tx_r 的地址。在 uartstart 函数中，一旦 buffer 中有了空间，会调用与 sleep 对应的函数 wakeup，传入的也是 uart_tx_r 的地址。任何等待在这个地址的进程都会被唤醒。有时候这种机制被称为 conditional synchronization。

以上就是 Shell 输出提示符 “$” 的全部内容。如你们所见，过程还挺复杂的，许多代码一起工作才将这两个字符传输到了 Console。

9.8 UART读取键盘输入#

在 UART 的另一侧，会有类似的事情发生，有时 Shell 会调用 read 从键盘中读取字符。

在 read 系统调用的底层，会调用 fileread 函数。在这个函数中，如果读取的文件类型是设备，会调用相应设备的 read 函数。

在我们的例子中，read 函数就是 console.c 文件中的 consoleread 函数。

这里与 UART 类似，也有一个 buffer，包含了 128 个字符。其他的基本一样，也有 producer 和 consumser。但是在这个场景下 Shell 变成了 consumser，因为 Shell 是从 buffer 中读取数据。而键盘是 producer，它将数据写入到 buffer 中。

从 consoleread 函数中可以看出，当读指针和写指针一样时，说明 buffer 为空，进程会 sleep。

所以 Shell 在打印完 “$” 之后，如果键盘没有输入，Shell 进程会 sleep，直到键盘有一个字符输入。

所以在某个时间点，假设用户通过键盘输入了 “l”，这会导致“l” 被发送到主板上的 UART 芯片，产生中断之后再被 PLIC 路由到某个 CPU 核，之后会触发 devintr 函数，devintr 可以发现这是一个 UART 中断，然后通过 uartgetc 函数获取到相应的字符，之后再将字符传递给 consoleintr 函数。

默认情况下，字符会通过 consputc，输出到 console 上给用户查看。之后，字符被存放在 buffer 中。在遇到换行符的时候，唤醒之前 sleep 的进程，也就是 Shell，再从 buffer 中将数据读出。

所以这里也是通过 buffer 将 consumer 和 producer 之间解耦，这样它们才能按照自己的速度，独立的并行运行。如果某一个运行的过快了，那么 buffer 要么是满的要么是空的，consumer 和 producer 其中一个会 sleep 并等待另一个追上来。

9.9 Interrupt的演进#

中断曾经相对较快，现在偏慢。

• old approach 每一个 event 引发一次中断，硬件很简单，软件很容易处理。
• new approach 硬件在中断前完成许多工作。

现在很多设备生成中断事件快于 one per microsecond ，例如 gigabit 以太网可以每秒传递 1.5 million 的包。中断花费开销为 microsecond 级别。
