SFENCE.VMA#

指令定义与目的#

• 功能：用于同步内存中页表数据结构的更新（软件写）与硬件当前的执行（MMU 读）。

• 解决的矛盾：解决“显式存储”（Explicit Stores，即 CPU 写页表）与“隐式访问”（Implicit Accesses，即 MMU 查页表）之间的顺序问题。

• 主要有两个作用：

  1. 排序 (Ordering)：保证先执行的写操作在后执行的查表操作之前生效，避免执行乱序。

  2. 失效 (Invalidation)：使本地 Hart 的地址转换缓存（TLB）失效。

• 命名哲学：为什么叫 Fence 而不叫 Flush？因为它强调的是指令执行的顺序语义，而不仅仅是清空缓存的动作。

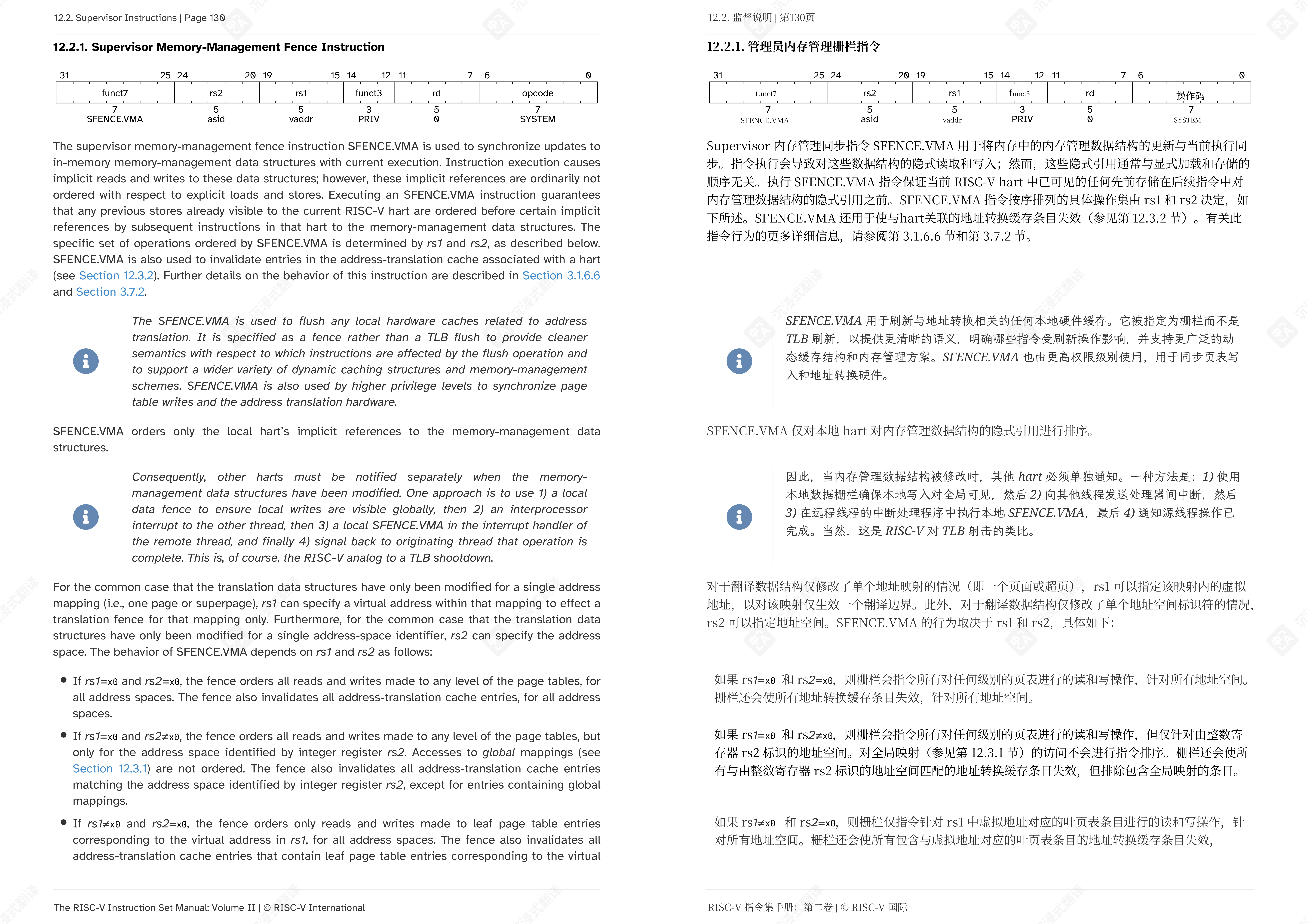

解析图片第一段的内容

1. 核心矛盾：显式访问 vs 隐式访问

原文： “指令执行会导致对这些数据结构的隐式读取和写入；然而，这些隐式引用通常与显式加载和存储的顺序无关…指令中对 内存管理数据结构的隐式引用之前”

• 显式访问 ：
  • 软件（操作系统）做的。
  • 比如 OS 执行了一条指令，修改了内存里的页表项（PTE）。
• 隐式访问 (Implicit Access)：
  • 硬件（MMU ）做的。
  • 当 CPU 执行任何一条涉及内存的指令（如 ld, sw, 取指）时，硬件把虚拟地址翻译成物理地址，自动去读取内存里的页表。

问题：在现代高性能 CPU 中，为了速度，硬件的“显式执行单元”和“隐式翻译单元”往往是独立工作的，甚至是乱序的。硬件默认不保证：当你用显式指令改了页表后，隐式单元能立马看到这个修改。

例子：TLB 中存在一条 invalid 的条目，软件给这个条目分配内存，然后马上访问这个内存，但MMU 可能因为乱序或者缓存，查到的还是旧页表，报错说没分配，导致一些奇怪的问题。

2. 作用

• 两个作用：
  1. 排序 (Ordering)：保证前的写操作在后的查表操作之前生效。
  2. 失效 (Invalidation)：使本地 Hart 的地址转换缓存（TLB）失效。

NOTE

解析图片感叹号的内容

• 命名哲学：为什么叫 Fence 而不叫 Flush？因为它强调的是指令执行的顺序语义，而不仅仅是清空缓存的动作。

作用域和多核一致性#

• 本地性：明确指出 SFENCE.VMA 仅对当前执行它的 Hart（核心）有效。

• TLB Shootdown：解释了在多核系统中，如果修改了共享页表，软件必须负责通知其他核心（通常通过 IPI 核间中断），让它们也执行 SFENCE.VMA。（可以通过 svvptc 来避免这个的开销）

指令的四种模式#

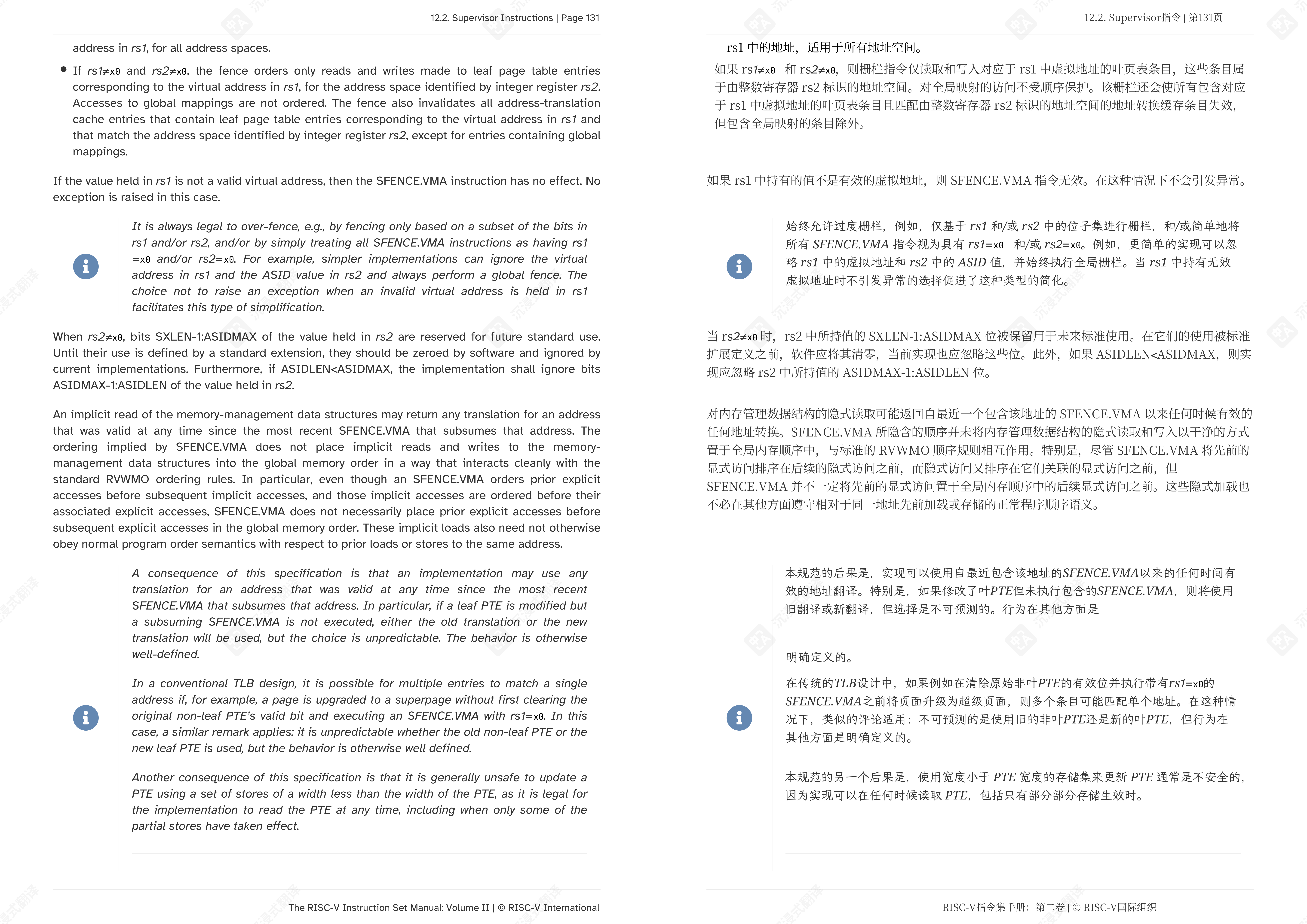

第 130 页和第 131 页上部分，省略手册具体内容。

• 全域刷新 (rs1=x0, rs2=x0)：刷所有地址、所有 ASID。
• 指定 ASID 刷新 (rs1=x0, rs2≠x0)：刷指定进程的所有页。
• 指定地址刷新 (rs1≠x0, rs2=x0)：刷指定地址（忽略 ASID，通常用于全局/内核映射）。
• 精确刷新 (rs1≠x0, rs2≠x0)：刷指定进程的指定地址（最高效）。
• 过度刷新 (Over-fencing)：允许硬件“偷懒”。如果硬件不支持细粒度刷新，可以将所有指令都视为“全域刷新”来执行，这是合法的。

硬件行为规范#

第 131 页和第 132 页部分，不是我们所关心的内容，省略。

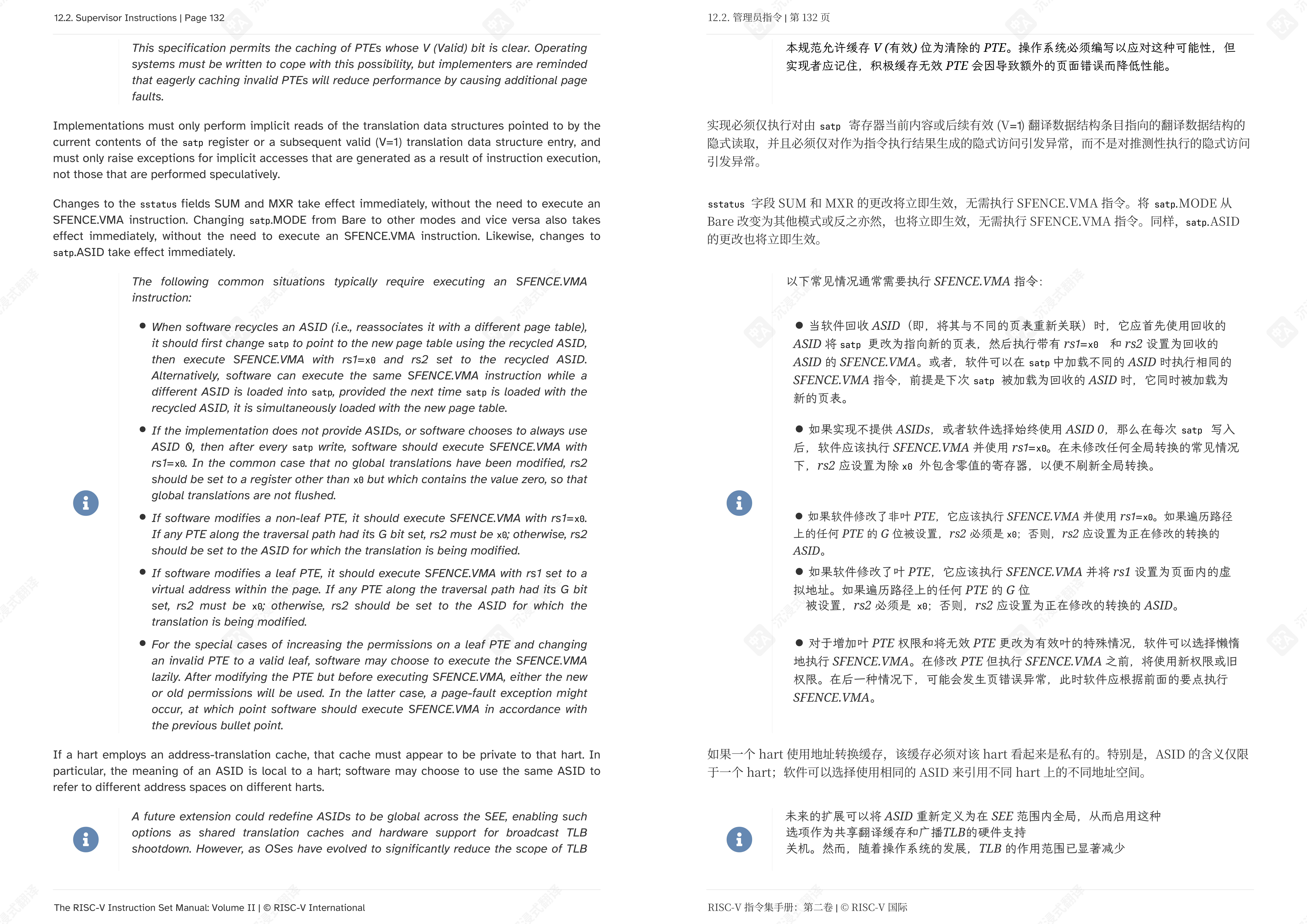

指令使用指南#

手册指导了什么时候需要使用 SFENCE. VMA 什么时候不需要。

1. 免刷
   • 权限位：sstatus.SUM (内核读用户), sstatus.MXR (可执行即刻读)。
   • 模式切换：satp.MODE (开启/关闭分页)。
   • 进程切换：satp.ASID (修改当前 ASID)。
2. 需要使用 SFENCE. VMA 刷新

• 回收 ASID：把旧 ASID 分给新进程用时 $\to$ sfence.vma x0, asid。
• 无 ASID 硬件：每次切页表 $\to$ sfence.vma x0, x0 (全刷)。
  • 注：若保留内核映射，可设 rs2=0 (非 x0) 以保护 Global 项。
• 改目录表 (Non-leaf)：影响大范围映射 $\to$ sfence.vma x0, asid。
• 改页表项 (Leaf)：影响单页映射 $\to$ sfence.vma vaddr, asid。
• 涉及全局 (Global)：如果 PTE 的 G=1 $\to$ rs2 必须设为 x0。
